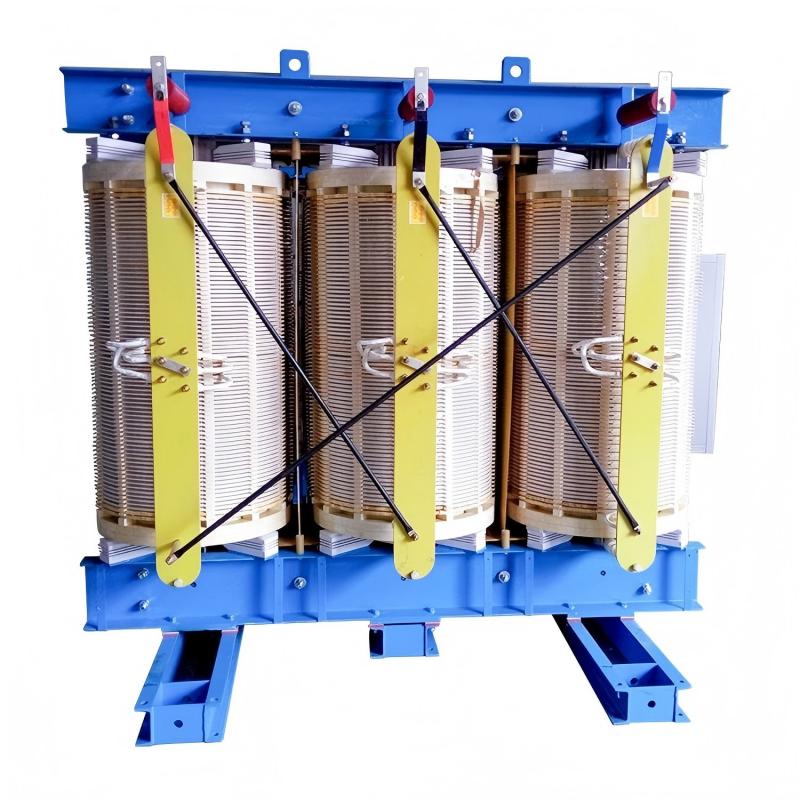

SCB10 SCB11 SCB13 Transformateur de type sec à isolation en résine époxy

Transformateurs secssont largement utilisés dans l'éclairage local, les immeubles de grande hauteur, les aéroports, les quais, les machines CNC et d'autres endroits.

LIEU D'ORIGINE	Anhui, Chine
MODE DE LIVRAISON	Express, fret terrestre, fret maritime, fret aérien
PORT	Shanghai, Shenzhen, Guangzhou, Yiwu, Qingdao, etc.

QUALITÉ	1-100	â¥100
Est. Temps	15	A négocier

Marque :
GE or Customized
FEO/ODM :
Acceptable

Inquire Now

Product Details

SCB10 SCB11 SCB13 Transformateur de type sec à isolation en résine époxy

â DESCRIPTION DU PRODUIT

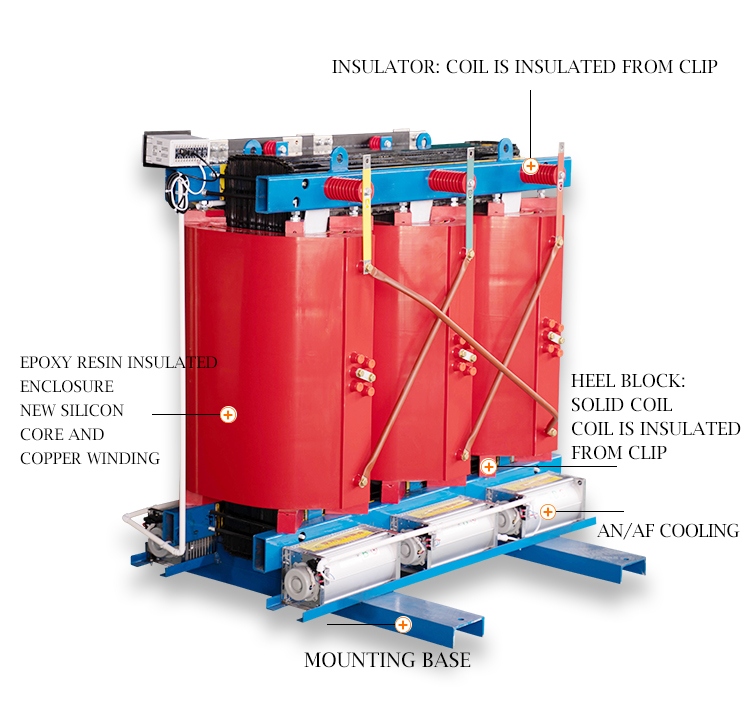

Caractéristique

Sécurité, prévention des incendies ignifuges, pas de pollution, peut être monté directement dans le centre de charge.

Sans entretien, installation facile, le coût de fonctionnement intégré est faible.

La performance étanche à l'humidité est bonne, peut être à 100% d'humidité, après que le fonctionnement normal de l'action peut être mis en service.

Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut fonctionner à 150 % de charge nominale sous refroidissement à air forcé.

Équipé d'un système de contrôle de protection de la température parfait pour le transformateur, offre une garantie fiable de fonctionnement en toute sécurité.

Haute fiabilité, selon le produit déjà mis en service, la fiabilité de fonctionnement des produits a atteint le niveau avancé international.

Données techniques du transformateur de type sec à isolation en résine époxy SCB 10 série 10kV

Noté Capacité (KVA)	Tension combinée			Groupe vectoriel	Sans charge Perte(W)	75â Charge Perte(W)	Sans charge Courant(%)	Court-circuit Impédance(%)
Noté Capacité (KVA)	HT(kV)	Tapotement Gammes	BT(kV)	Groupe vectoriel	Sans charge Perte(W)	75â Charge Perte(W)	Sans charge Courant(%)	Court-circuit Impédance(%)
30	6 6.3 6.6 10 10.5 11	±5 % ±2Ã2.5%	0,4	Dyn11 Yyn0	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	2990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0,8
2500					3600	17170	0,8
1600					2450	12960	1.0	8
2000					3050	15960	0,8
2500					3600	18890	0,8

Données techniques du transformateur de type sec à isolation en résine époxy SCB 10 Series 20kV

Capacité nominale (KVA)	Tension combinée			Groupe vectoriel	Perte à vide(W)	75â Perte de charge(W)	Courant à vide (%)	Court-circuit Impédance(%)
Capacité nominale (KVA)	HT(kV)	Tapotement Gammes	BT(kV)	Groupe vectoriel	Perte à vide(W)	75â Perte de charge(W)	Courant à vide (%)	Court-circuit Impédance(%)
50	20 22 24	±5 % ±2Ã2.5%	0,4	Dyn11 Yyn0	380	1300	2.4	6
100					600	2100	2.2
160					750	2600	1.8
200					820	3100	1.8
250					940	3600	1.6
315					1080	4300	1.6
400					1280	5100	1.4
500					1500	6100	1.4
630					1700	7200	1.2
800					1950	8700	1.2
1000					2300	10300	1.0
1250					2650	12150	1.0
1600					3100	14600	1.0	8
2000					3600	17250	0,8
2500					4300	20400	0,8
2000					3600	18800	0,8
2500					4300	22400	0,8

Données techniques du transformateur de type sec à isolation en résine époxy SCB 13 série 10kV

Noté Capacité (KVA)	Tension combinée			Groupe vectoriel	Sans charge Perte(W)	Perte de charge sous différentes isolations et degrés de résistance à la chaleur(W)			Sans charge Courant(%)	Court-circuit Impédance(%)
Noté Capacité (KVA)	HT(kV)	Tapotement Gammes	BT(kV)	Groupe vectoriel	Sans charge Perte(W)	B(100â)	P(120â)	H(145â)	Sans charge Courant(%)	Court-circuit Impédance(%)
30	6 6.3 6.6 10 10.5 11	±5 % ±2Ã2.5%	0,4	Dyn11 Yyn0	135	605	640	685		4.0
50					195	845	900	965
80					265	1160	1240	1330
100					290	1330	1415	1520
125					340	1565	1665	1780
160					385	1800	1915	2050
200					445	2135	2275	2440
250					515	2330	2485	2665
315					635	2945	3125	3355
400					705	3375	3591	3850
500					835	4130	4390	4705
630					965	4975	5290	5660
630					935	5050	5365	5769		6.0
800					1095	5895	6265	6715
1000					1275	6885	7315	7885
1250					1505	8190	8720	9335
1600					1765	9945	10555	11320
2000					2195	12240	13005	14005
2500					2590	14535	15455	16605
1600					1765	11050	11660	12510		8.0
2000					2195	13520	14360	15400
2500					2950	15980	17000	18260
